基本机车周转图是全路分配机车配属、安排运力的一个重要依据，是机务部门组织运输生产的活动基础，是用好，管好机车，优质、高效、低耗、全面完成铁路运输生产任务的重要组织部分。是利用计算机技术把目前铁路既有机车车辆等设备合理调配，以发挥最大经济效益的重要技术手段。该软件获得铁道部在全路各铁路局、机务段统一推广使用。

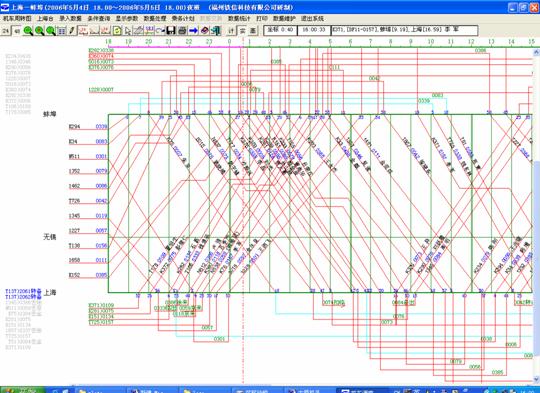

    本系统采用所见即所得计算机图形化技术，快速、准确编制机车周转图，自动统计机车运用技术指标。系统功能达到：能够自动或手工铺画列车运行线；能够优化地推算机车交路线，方便地手工调整机车交路；能够分类统计机车周转图所含40多项的技术指标；能够汇总各局、各机务段的机车周转图；提供严格数据安全等级管理，对基本图的有关数据进行保护；提供标注化数据接口、反馈机车周转图信息给列车运行图编制系统。





功能如下：



1、绘制运行线

    提供快捷、灵活的方式铺画列车运行线的方法，可以用键盘录入数据或鼠标在底图上画线，录入时对录入数据进行校对。列车运行线和机车交路线采用《编规》规定的颜色和线形。

2、运行线的调整

    能够在图面上用鼠标直接拖动运行线来调整其到发时刻、待避线坐标，能够修改是否待避。对小范围的移动提供键盘修改的方法。对修改后的计划进行逻辑检验。

3、运行线修改

    能够在图面上用鼠标直接加、改、删除运行线。

4、机车交路线修改

    能够在图面上用鼠标直接连接、改、删除机车交路线。

5、区段、车站调整

    采用矢量设计，能够在图面上用鼠标直接拖动区段或车站坐标，与其车站相关的运行线随之改变。

6、列车运行图共享

    能够导入列车运行图编制系统数据，可定义车种、车站或指定条件进行过滤生成机车周转图，提高机车周转图的原始数据的采集速度，也保证了原始数据的及时、准确，可以反馈机车周转图信息给列车运行图编制系统。

7、推算机车交路

    能够可视化定义机车交路和乘务交路，能够全图推算机车交路，按车站自动推算，也能够人工指定交路。可以定义作业站模拟折返压缩时间，优化折返时间，加速机车周转。

8、计算技术指标

    能够计算《编规》要求的40多项机车技术指标。能够单区段计算，也可以多区段合并计算。能够生产汇总比较表，与历史数据进行比较。

9、显示控制

     提供上下行、十分格、折返时间、颜色区分交路、单机车次等的显示控制功能，满足编图需要和传统习惯。

10、周转图打印输出

     所见即所得设计，可以自由定义打印机、打印的纸张尺寸；也可以打印彩色或黑白色图；可以定义周转图的车站打印位置，以适应各种装订要求。
